一、 产品简介
HG系列型高频开关电源整流模块采用双管正激开关技术，模块之间采用隔离设计，防止模块间相互影响，在N+1备份的情况下，即使有1台或几台模块出现故障，也不影响其它模块的并联运行；模块间能实现自动均流；
◆表头型模块采用3位半的表头显示，显示输出电流电压，简单实用。

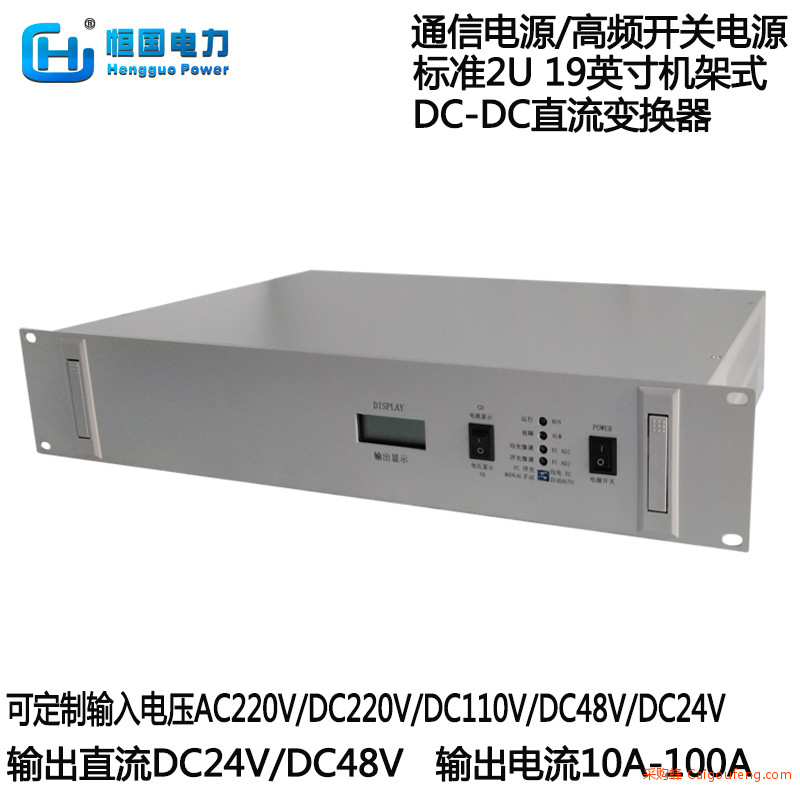

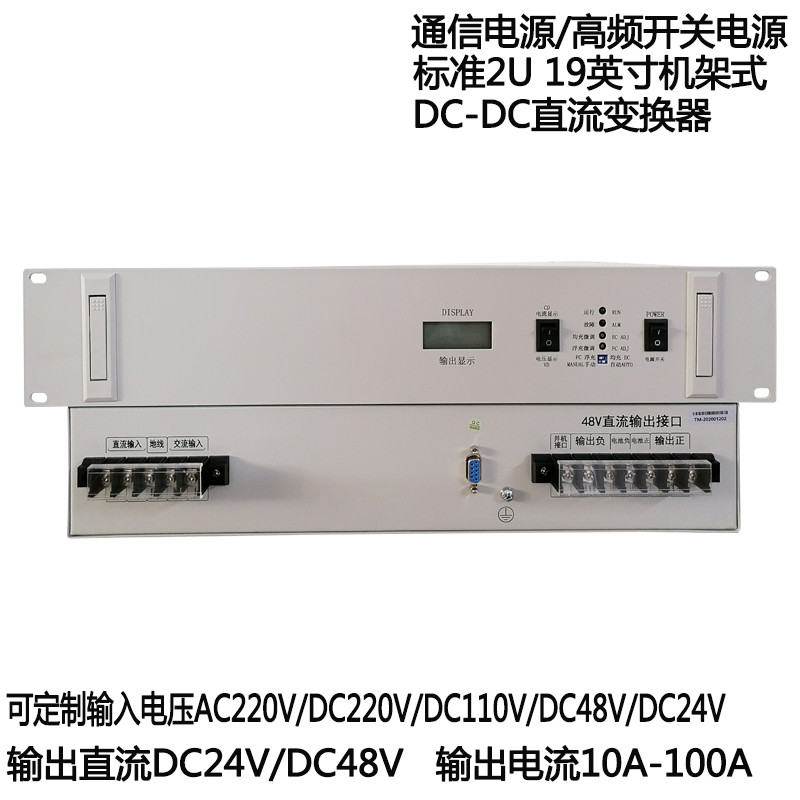

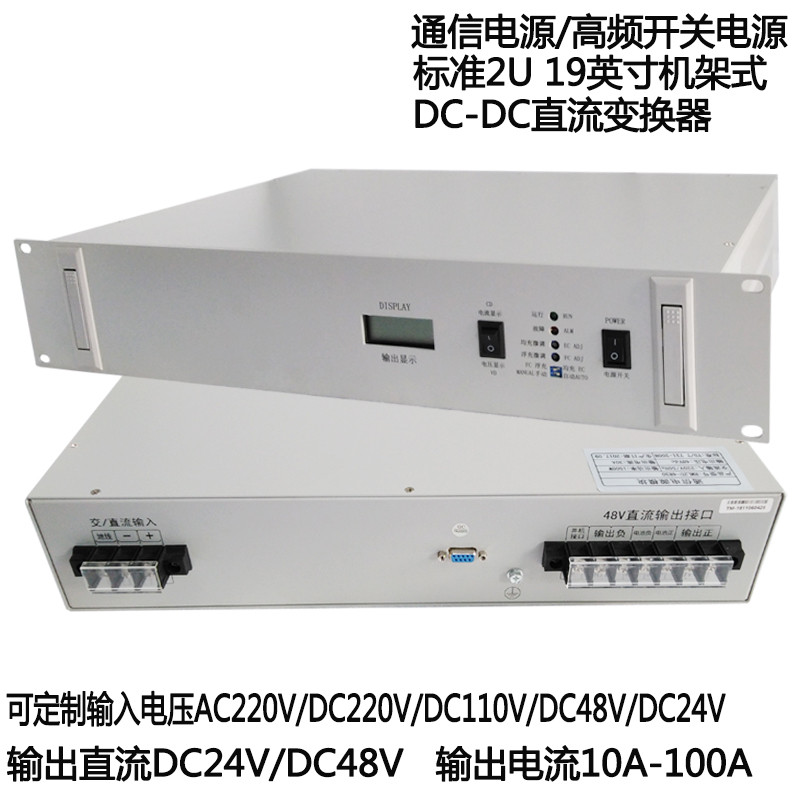

模块采用宽度为19"、高度为2U的标准机箱，易于安装。HG-4810DX用于组成电源系统，HG-4810EX模块可并联带电池使用，不需监控单元。
◆ 本电源适用于交流220VAC和直流220VDC的输入条件的使用场合。
◆ 本电源适用于直流输出24VDC 10A-60A DC 的输出条件的使用场合。
◆ 本电源适用于直流输出48VDC 5A-40A DC 的输出条件的使用场合。
本电源适用于直流输出110VDC 3A-12A DC 的输出条件的使用场合。
二、产品参数
| 技术特性 | 参数 | |||||
| 交 | 输入方式 | 单相三线制（L/N/PE） | ||||
| 输入电压（V） | AC220V | |||||
| 输入频率 | 额定输入频率：50/60HZ，波动范围：45Hz～66Hz | |||||
| 浪涌电流 | 在额定输入条件下，启动冲击电流不大于额定工作状态输入电流峰值的150％（由EMI电容引起的尖峰电流不考虑） | |||||
| 效率 | 效率≥88％ | |||||
| 输入功率因素 | ≥0.9 | |||||
| 直 | 输出功率(W) | 根据电压 | ||||
| 输出电压(V) | 24V DC，48VDC, | |||||
| 额定输出电流(A) | 10A | 20A | 30A | 40A | 50A | |
| 限流值(A) | 11A | 21A | 31A | 41A | 51A | |
| 稳压精度 | ≤±2V | |||||
| 宽频杂音电压 | ≤50mV (3.4KHZ～150KHz) ≤20mV (0.15KHZ～30MHz) | |||||
| 离散频率杂音电压 | ≤5mV (3.4KHZ～150KHz) ≤3mV (150KHZ～200MHz) | |||||
| 峰-峰值杂音电压 | ≤150mV (20MHz带宽) | |||||
| 模块间均流能力 | 最大和最小者相差2A以下（10％负载以上） | |||||
| 安全 | 绝缘强度 | 输入对输出：1500VDC 输入对机壳：1500VDC输出对机壳：500VDC | ||||
| 漏电流 | 小于1.5mA | |||||
| 可靠性 | 平均故障间隔时间MTBF≥100000h | |||||
| 冷却方式 | 强迫风冷（整流器内部有直流风扇，风流量为42CFM） | |||||
| 工作 | 工作温度 | -10℃～﹢50℃ | ||||
| 存储温度 | -40℃～﹢85℃ | |||||
| 相对湿度 | 10％～90％（无凝露） | |||||
| 机械 | 外形尺寸 | 宽×高×深：482 mm×88 mm×300mm | ||||
| 重量 | 8.2 KG | |||||
若用户的输出发生变化，则改变开机浪涌 输出电压范围 输出电流 输出限流点的相关值，请用户自行更改。
☆输出值的改动为 24VDC输出时，均充电压为28.2VDC，浮充电压为26.8VDC，
输出限流值为输出最大电流值的加1A。
☆输出值的改动为 48VDC输出时，均充电压为53.5VDC，浮充电压为56.4VDC，
输出限流值为输出最大电流值的加1A。
☆输出值的改动为 110VDC输出时，均充电压为113.0VDC，浮充电压为108.0VDC，
输出限流值为输出最大电流值的加1A。
☆开机浪涌值的变化是输出功率不变化的情况下不变化，若输出功率变化的情况下按照输出的线性比例改变该值。
☆交流输入和直流输入的值变化，交流不变化，按照上面的值；若是直流输入的话，直流的下限为185VDC，上限为350VDC。
